DETALHES DO PRODUTO

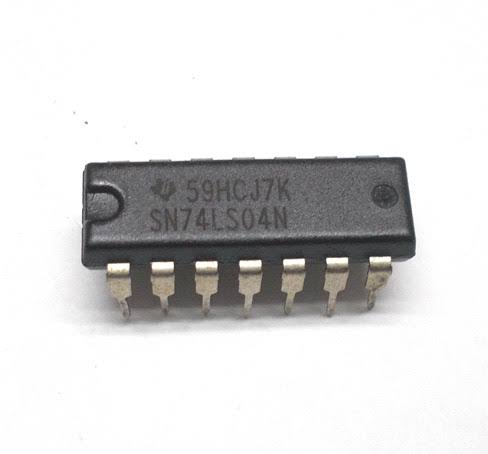

74LS04 é um circuito integrado lógico que contém seis portas NOT independentes, utilizadas para inverter sinais digitais. Quando recebe um nível lógico HIGH na entrada, fornece LOW na saída, e quando recebe LOW, fornece HIGH. É muito utilizado em circuitos digitais, sistemas de controlo e projetos com microcontroladores.
Onde utilizar o 74LS04
— Circuitos de lógica digital
— Inversão de sinais digitais
— Sistemas de controlo
— Circuitos de temporização e oscilação
— Projetos com Arduino e outros microcontroladores
— Montagem e teste de circuitos lógicos
— Projetos académicos e experimentais
— Interfaces entre circuitos digitais
CARACTERÍSTICAS:
— Seis portas NOT independentes
— Inversão de sinais lógicos
— Tecnologia TTL Low-Power Schottky
— Alta velocidade de comutação
— Baixo consumo em comparação com famílias TTL convencionais
— Fácil utilização em protoboards e circuitos digitais
— Encapsulamento compacto
— Adequado para circuitos de lógica combinacional e controlo
ESPECIFICAÇÕES:
— Produto: 74LS04
— Tipo: Circuito integrado lógico
— Função: Seis inversores NOT
— Tecnologia: TTL Schottky de baixa potência (LS)
— Tensão de alimentação: 5V DC
— Número de portas: 6
— Entradas: 6
— Saídas: 6
— Encapsulamento: DIP-14, dependendo do modelo
— Aplicação: inversão e processamento de sinais digitais em circuitos eletrónicos.
