DETALHES DO PRODUTO

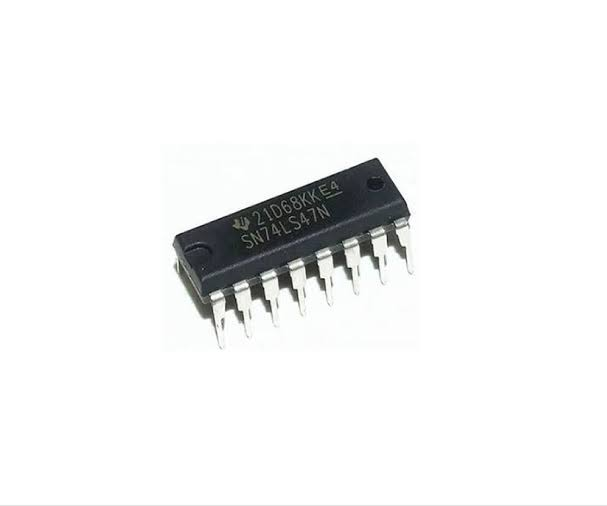

74LS47 é um circuito integrado lógico utilizado para converter sinais BCD (Binary-Coded Decimal) em sinais adequados para controlar displays de 7 segmentos do tipo ânodo comum. Ele permite apresentar números de 0 a 9 em um display, facilitando a construção de contadores, relógios digitais, medidores e outros sistemas de visualização numérica.
Onde utilizar o 74LS47
— Displays de 7 segmentos
— Contadores digitais
— Relógios digitais
— Cronómetros
— Painéis de visualização numérica
— Medidores e instrumentos eletrónicos
— Projetos com circuitos lógicos
— Projetos académicos e experimentais
CARACTERÍSTICAS:
— Conversão de código BCD para 7 segmentos
— Compatível com displays de 7 segmentos de ânodo comum
— Possui entradas BCD de 4 bits
— Possui saídas para controlo dos segmentos
— Permite visualizar os dígitos de 0 a 9
— Entradas de controlo para funções adicionais
— Tecnologia TTL Low-Power Schottky
— Fácil integração em circuitos digitais
— Encapsulamento compacto
ESPECIFICAÇÕES:
— Produto: 74LS47
— Tipo: Decodificador/driver BCD para 7 segmentos
— Tecnologia: TTL Schottky de baixa potência (LS)
— Entradas: 4 entradas BCD
— Saídas: 7 saídas para segmentos
— Display compatível: 7 segmentos de ânodo comum
— Tensão de alimentação: geralmente 5V DC
— Encapsulamento: DIP-16, dependendo do modelo
— Aplicação: controlo de displays de 7 segmentos para apresentação de valores numéricos.
