DETALHES DO PRODUTO

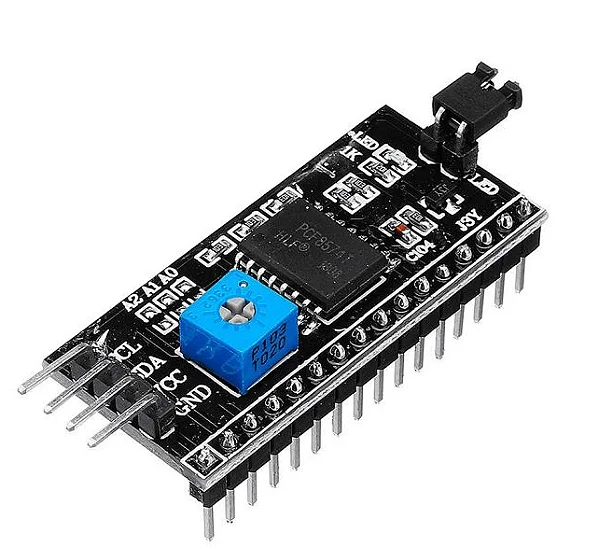

O Módulo I2C é um adaptador de comunicação serial compacto e versátil, amplamente utilizado em projetos de eletrônica e automação. Ele é capaz de simplificar a conexão de displays LCD com microcontroladores, reduzindo drasticamente o número de fios necessários para a comunicação, utilizando apenas 4 pinos no lugar dos 16 pinos normalmente necessários para conectar um display LCD diretamente, sendo ideal para projetos que necessitam de interface visual de forma simples e eficiente.
O Módulo I2C funciona através do protocolo de comunicação I2C (Inter-Integrated Circuit), que permite a comunicação entre o microcontrolador e o display LCD através dos pinos SDA (dados) e SCL (clock), enviando as informações de forma serial e organizada. Ele é compatível com microcontroladores como Arduino, ESP32, PIC, ARM e AVR, trabalhando com tensão de 2,5V a 6V e possuindo um endereço I2C ajustável através de jumpers na placa, com potenciômetro integrado para ajuste de contraste do display, tendo um excelente custo benefício para estudantes, amantes e profissionais da área de eletrônica.
Onde utilizar o Módulo I2C
Como este módulo simplifica a conexão de displays LCD com microcontroladores, ele geralmente é utilizado em projetos que necessitam de interface visual, tais como:
Displays de temperatura e umidade;
Painéis de controle e monitoramento;
Estações meteorológicas;
Projetos educacionais com Arduino;
Sistemas de automação residencial;
Medidores e monitores digitais.
CARACTERÍSTICAS:
— Adaptador I2C para display LCD;
— Reduz conexão de 16 pinos para apenas 4 pinos;
— Compatível com displays LCD 16x2 e 20x4;
— Compatível com Arduino, ESP32, ARM, AVR, PIC;
— Endereço I2C ajustável por jumper;
— Potenciômetro de ajuste de contraste integrado;
— LED de retroiluminação controlável;
— Comunicação via apenas 2 fios (SDA e SCL);
— Dados confiáveis e estáveis;
— Simples conexão e configuração.
ESPECIFICAÇÕES:
— Modelo: Módulo I2C para LCD;
— Chip controlador: PCF8574;
— Tensão de alimentação: 2,5 — 6VDC;
— Corrente de operação: 5 ~ 10mA;
— Endereço I2C padrão: 0x27 (ajustável 0x20 ~ 0x27);
— Compatibilidade LCD: 16x2 e 20x4;
— Pinos de conexão: VCC, GND, SDA, SCL;
— Tensão lógica: 3,3V ~ 5V;
— Peso: 5g;
— Peso com embalagem: 8g.
