DETALHES DO PRODUTO

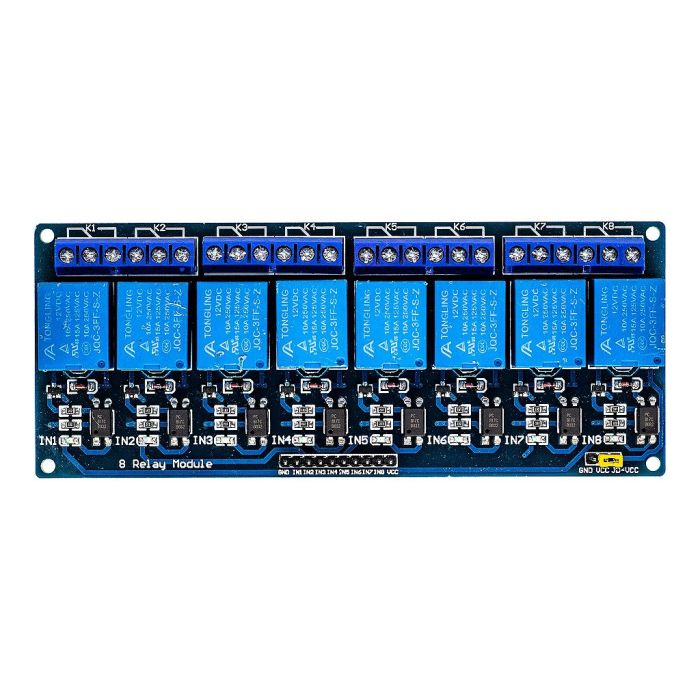

O Módulo Relé 8 Canais é uma placa de acionamento eletromecânico completa e de alta capacidade, amplamente utilizada em projetos de eletrônica e automação. Com 8 canais independentes integrados em uma única placa, permite controlar até 8 cargas elétricas diferentes simultaneamente de forma segura e eficiente, sendo ideal para projetos que necessitam de controle múltiplo de circuitos através de microcontroladores.
O Módulo Relé 8 Canais funciona através de oito bobinas eletromagnéticas acionadas por transistores integrados na placa, que ao receberem os sinais de controle do microcontrolador, energizam as bobinas e acionam mecanicamente os contatos internos de cada relé de forma independente. Ele é compatível com microcontroladores como Arduino, ESP32, PIC, ARM e AVR, trabalhando com tensão de acionamento de 5V e suportando cargas de até 10A por canal em corrente alternada ou contínua, tendo um excelente custo benefício para estudantes, amantes e profissionais da área de eletrônica e automação.
Onde utilizar o Módulo Relé 8 Canais
Como este módulo é capaz de controlar oito circuitos de alta tensão simultaneamente, ele geralmente é utilizado em projetos de eletrônica e automação, tais como:
Automação residencial e industrial;
Controle de oito circuitos de iluminação;
Acionamento de oito motores ou bombas;
Projetos educacionais com Arduino;
Sistemas de irrigação com múltiplas zonas;
Painéis de automação industrial completos;
Controle de oito eletrodomésticos simultaneamente.
CARACTERÍSTICAS:
— 8 canais independentes em uma única placa;
— Transistor de acionamento integrado por canal;
— Diodo de proteção contra tensão reversa integrado;
— Contatos NA (Normalmente Aberto) e NF (Normalmente Fechado);
— Isolamento óptico entre circuito de controle e carga;
— Compatível com Arduino, ESP32, ARM, AVR, PIC;
— LED indicador de status por canal;
— Bornes de conexão para cada canal de carga;
— Acionamento por nível lógico alto ou baixo;
— Dados confiáveis e estáveis;
— Simples conexão e configuração.
ESPECIFICAÇÕES:
— Modelo: Módulo Relé 8 Canais 5V;
— Número de canais: 8;
— Tensão de acionamento: 5VDC;
— Tensão de entrada do sinal: 3,3V ~ 5V;
— Corrente de acionamento: 15 ~ 20mA por canal;
— Tensão máxima AC: 250VAC;
— Tensão máxima DC: 30VDC;
— Corrente máxima por canal: 10A;
— Peso: 110g;
— Peso com embalagem: 135g.
